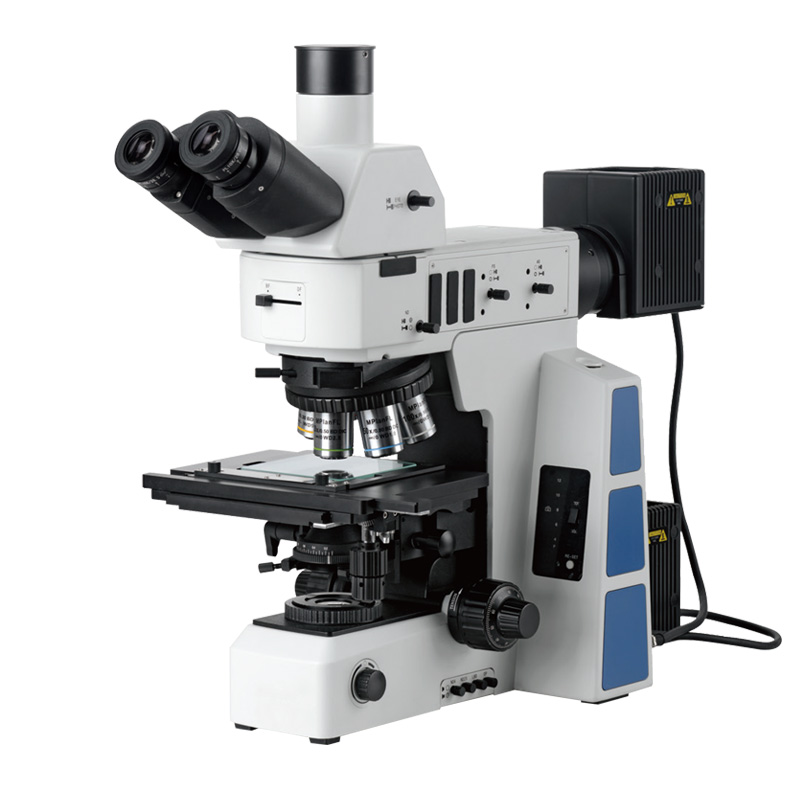

CMY-53BD三目正置透反射金相显微镜

一、产品概述

三目正置透反射金相显微镜CMY-53BD采用无限远色差校正光学系统，配置了落射与透射照明系统、无限远半复消色差物镜、内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，能分别对不透明物体或透明物体进行显微观察，尤其适合观察金相试样，电子芯片等样品。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。

二、性能特点

配置了落射与透射两套照明系统，可观察透明试样与不透明试样；
配置了内置推拉式检偏器与起偏器，适合观察高反光材料的表面；
内置100-240V宽电压系统，双路电源输出，采用数字调光，具有光强设定与复位功能、反射/透射光切换开关，内置透射光滤色镜（LBD、ND6、ND25）
整机采用了防霉处理，有效保护了镜头，延长了仪器的使用寿命。

三、显微镜参数

序号	名称	技术参数
01	平场目镜	大视野WF10X(Φ25mm)
02	明暗场半复消色差物镜	无限远PLL5X/0.15、10X/0.3、20X/0.45、50X/0.80、
03	总放大倍数	50X-500X
04	观察头	30°倾斜,无限远正像铰链三通观察筒，分光比100/0或0/100
05	转换器	明暗场6孔转换器（带DIC插槽）
06	调焦机构	低手位粗微同轴调焦机构，粗调行程25mm，微调精度0.001mm，带有防止下滑的调节松紧装置和随机上限位装置
07	载物台	右手位4英寸机械平台，行程102（Y）*105（X），带Y轴锁定机构，带挡光板，玻璃载物台板
08	光瞳距离	50-76mm
09	聚光镜	摇出式消色差聚光镜（N.A.0.9）
10	偏光功能	起偏镜插板（反射用）360°旋转式检偏镜插板（反射用），360°等分刻度盘
11	照明	明暗场反射照明器,带可变孔径光阑，视场光阑，中心均可调；带明暗场照明切换装置；带滤色片插槽与偏光装置插槽
12	功率	12V100W卤素灯箱，透反射通用（预定中心）

四、目镜参数

型号

Type

放大倍率

Magnification

视场直径(mm)

F.O.V

外径(mm)

Tube diameter

WF10X/22

10X

Φ25

Φ30

五、物镜参数

放大倍率 Magnification	数值孔径 N.A	工作距离 WD(mm)	共轭距离 Conjugate(mm)	齐焦距离 Parfocus(mm)	盖玻片厚度 CoverGlass(mm)
5X	0.15	13.5	∞	45	无
10X	0.30	9. 0	∞	45	无
20X	0.50	2.50	∞	45	无
50X	0.80	1.0	∞	45	无
